01

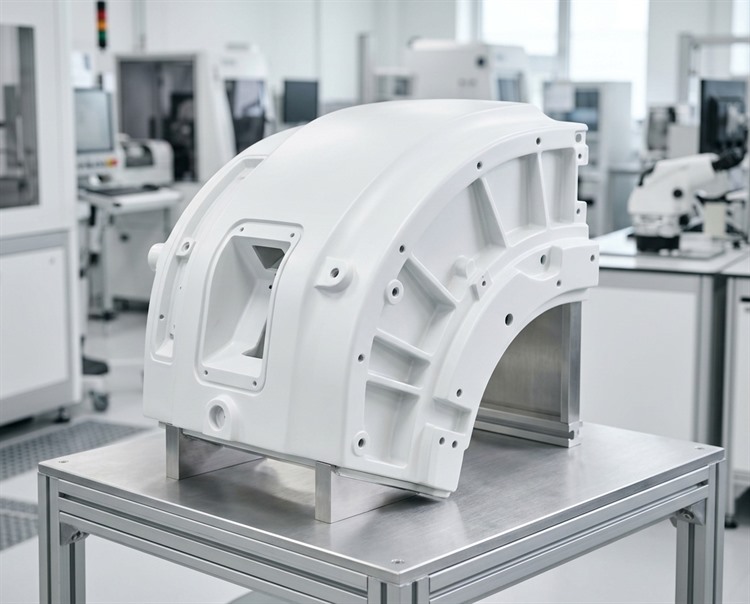

装置 シェル 確認
部品仕様の承認前に、図面、サンプルまたは現地測定値とガントリー寸法とメンテナンスのためのパネルを除去するためのクリアランスを照合します。
- 記録：ガントリー寸法
- 確認：維持のためのパネルを取除く整理
FRP製品の専門メーカー
CTハウジング
OEM デバイスの図面を使用して、CT ハウジング、つまりガントリーの寸法とメンテナンスのためにパネルを取り外すためのクリアランスを定義します。金型製作前に、ケーブル開口部、取り付けポイント、および表面仕上げについて合意します。
プロジェクト種別
CTハウジング
芯材
FRP
リードタイム
設計レビュー後に確定
表面仕上げ
塗装仕上げ
製造方法
企画から製造までの工程
CTハウジングの計画では、製作前にケーブルの入り口および土台ポイント、最終検査前に表面の終わりを確認します。
02

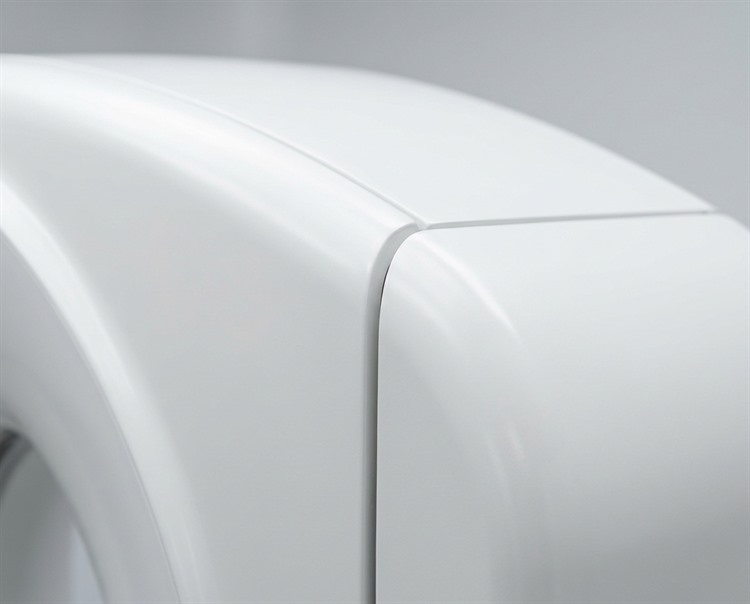

成形 ハウジング 製作
製作資料にケーブルの入り口および土台ポイントを定め、未確定の要件を製作前に確認します。
- 調整：ケーブル開口部
- 合意：土台ポイント
03

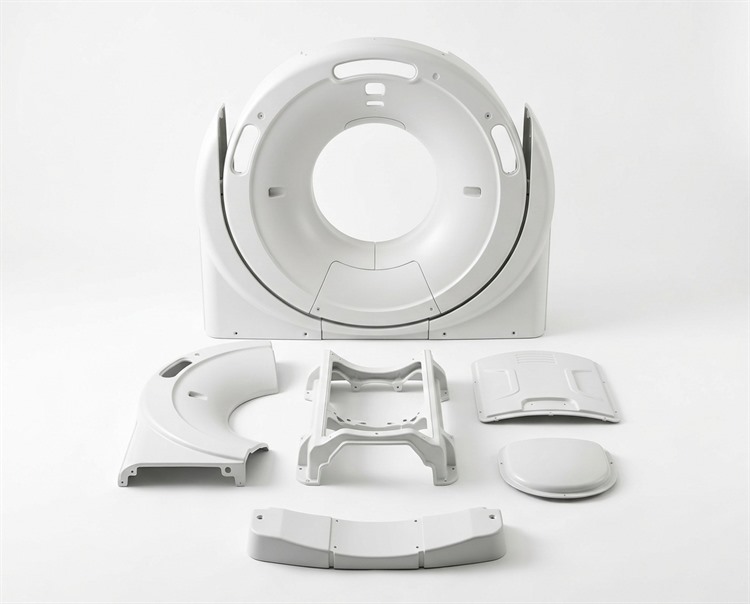

表面仕上げ および QC
合意した検査計画に沿ってケーブル経路と表面仕上げを確認し、輸送に備えて保護します。
- 要件確認：ケーブル経路と表面仕上げ
- 梱包と運搬方法を確認
製作範囲の概要
用途とカスタマイズ項目
用途
ブイルト 向け 医療機器 シェル プロジェクトス
CT装置の外装では、ガントリー寸法と保守用パネルの取り外し空間を装置図面に合わせる必要があります。保守アクセスと清掃条件は装置メーカーの仕様に従います。
- 用途：CTイメージングシステム用外殻。
- 適合条件：ガントリー寸法とメンテナンスのためのパネルを除去するためのクリアランス。案件資料と照合します。
- 取合い条件：ケーブルの入り口および土台ポイント。発注者または施工者と確認します。
- 現場・納入条件：表面の終わり。分割計画の確定前に確認します。
カスタマイズ項目
ご指定いただける項目
図面または仕様書にガントリー寸法、パネルの取り外し空間、ケーブル開口部、取付点、表面仕上げをご指定ください。これらを基に外装形状と保守アクセスを検討します。
- 図面資料：ガントリー寸法とメンテナンスのためのパネルを除去するためのクリアランス。
- 取合い詳細：ケーブルの入り口および土台ポイントと合否基準。
- 案件条件：表面の終わり。設計者または施工者と確認します。
- 見積条件：仕上げ見本、数量、納入上の制約。
関連する医療機器用ハウジング
同じカテゴリーの関連製品もご覧ください。
事前確認事項
よくあるご質問
CTハウジングにはどの図面が必要ですか？
ガントリー寸法とメンテナンスのためのパネルを除去するためのクリアランスを示す図面またはサンプルと、接続先の設備または現場の資料をご提示ください。GFINDはその情報を基に実現可能性を検討します。
金型製作前にケーブルの入り口および土台ポイントをどう定義しますか？
承認図面にケーブルの入り口および土台ポイントを明記してください。公差と検査方法は金型製作前に双方で合意します。
CTハウジングの見積りに影響する条件は何ですか？
ケーブル経路と表面仕上げ、数量、納入条件をお知らせください。案件に必要な検査や書類があれば、見積依頼に記載してください。
